Sondagem de Solo SPT para decisões mais seguras na sua obra.
Conheça as condições do subsolo antes de definir a fundação. A RL Sondagens realiza investigação geotécnica com execução em campo, relatório técnico e responsabilidade profissional vinculada ao serviço.
Engenheiros e calculistasArquitetosConstrutoras e incorporadorasProprietários de terreno
TODA FUNDAÇÃO COMEÇA COM UMA PERGUNTA
O que existe abaixo?
Dois pontos do mesmo terreno podem parecer iguais na superfície e ser completamente diferentes em profundidade. É por isso que a sondagem SPT vem antes do projeto de fundação.
1,08 m × 12,10 mProfundidades alcançadas em furos de um mesmo lote investigado pela RL.
Camadas do solo
Resistência NSPT
Nível d'água
Perfil geotécnico
Mesmo lote, 4 furos, resultados diferentesCaso real • dados anonimizados
Argila na superfície e silte arenoso abaixo. Em três pontos a perfuração encontrou material impenetrável a menos de 3 m; no quarto, seguiu até 12,10 m.
POR QUE SONDAR ANTES DE CONSTRUIR
Informação do subsolo evita surpresa no meio da obra.
Sem surpresa na escavação
Rocha, matacão ou solo mole descobertos só na execução podem obrigar a refazer o projeto de fundação.
Fundação dimensionada com dados
Com o perfil real do terreno, o projetista não precisa trabalhar com suposições sobre o solo.
Previsto nas normas
A ABNT NBR 6122, de projeto e execução de fundações, prevê investigação geotécnica, com sondagem SPT como mínimo, para edificações.
Pronto para o seu engenheiro
Você recebe relatório com perfis, croqui e ART para entregar ao responsável pelo projeto.
Sondagem SPT com informação organizada do campo ao relatório.
O ensaio segue os procedimentos da ABNT NBR 6484:2020. A cada metro, o amostrador-padrão é cravado no solo e o número de golpes vira o índice de resistência NSPT.
65 kgmartelo padronizado
75 cmaltura de queda livre
1 mintervalo entre ensaios e amostras
Execução dos pontos SPT
Coleta de amostras
Registro NSPT
Identificação das camadas
Nível d'água, quando identificado
Perfis individuais
Croqui de localização
Relatório técnico + ART
COMO FUNCIONA
Do primeiro contato ao relatório técnico.
01
ENTENDEMOS A OBRA
Você envia a cidade e as informações do terreno pelo formulário ou WhatsApp.
02
PREPARAMOS A PROPOSTA
Definimos escopo, quantidade de pontos, prazo e valor.
03
EXECUTAMOS EM CAMPO
A equipe mobiliza o equipamento e executa os furos definidos.
04
ENTREGAMOS OS RESULTADOS
Relatório técnico com perfis, croqui de locação e ART.
A profundidade da sondagem segue um critério técnico.
Na contratação, o furo pode ser definido por cota ou seguir o critério de paralisação da norma. Em qualquer caso, a perfuração é interrompida se encontrar material impenetrável.
OPÇÃO A
Furo por cota
O engenheiro projetista define uma profundidade máxima, por exemplo 15 m ou 20 m. Perfuramos até essa cota, ou paramos antes se o critério da norma for atingido ou houver rocha.
OPÇÃO B • NBR 6484:2020, ITEM 5.2.4.2
Critério de paralisação da norma
Sem critério definido pelo contratante, a sondagem avança até atingir uma destas condições:
10 mseguidos com N igual ou maior que 25 golpes
8 mseguidos com N igual ou maior que 30 golpes
6 mseguidos com N igual ou maior que 35 golpes
N = índice de resistência à penetração medido a cada metro.
O relatório precisa ajudar quem vai decidir a fundação.
Cada sondagem deve responder perguntas práticas: que solo existe em cada profundidade, qual a resistência de cada camada e se há água no subsolo.
Responsabilidade técnica: relatório assinado por engenheira civil, com ART vinculada ao serviço.
Método descrito: execução pela NBR 6484:2020 e classificação tátil-visual das amostras pela NBR 6502.
Entrega organizada para engenheiros, arquitetos, construtores e proprietários: locação dos pontos, boletim de cada furo e ART.
Relatório técnico entregueMODELO REAL
Modelo real com dados de cliente, endereço e documentos ocultados.
RESPONSABILIDADE TÉCNICA
Responsabilidade técnica que pode ser verificada.
ABNT NBR 6484:2020Procedimentos aplicáveis à execução da sondagem SPT.
ART vinculada ao serviçoAnotação de Responsabilidade Técnica emitida para a contratação.
Verificação no CREA-SP / CONFEARegistro profissional e autenticidade da ART podem ser consultados nos canais oficiais.
Todo relatório é assinado por engenheira civil registrada no CREA-SP.
EXECUÇÃO REAL
Experiência construída onde o serviço realmente acontece.
Desde 2022, a RL Sondagens acumula experiência prática em serviços de investigação do subsolo. Nosso foco é unir atendimento direto, execução cuidadosa e documentação técnica organizada.

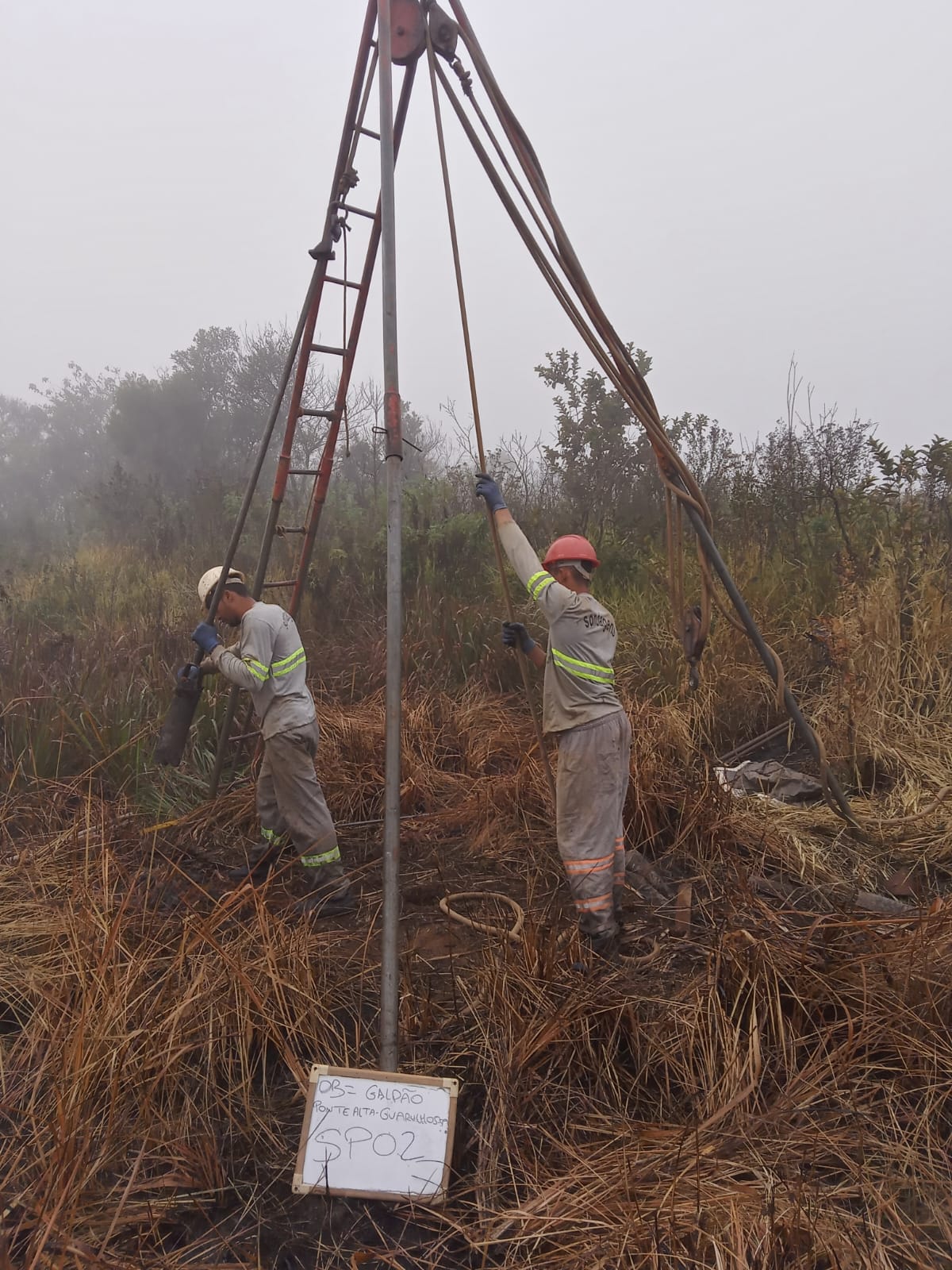

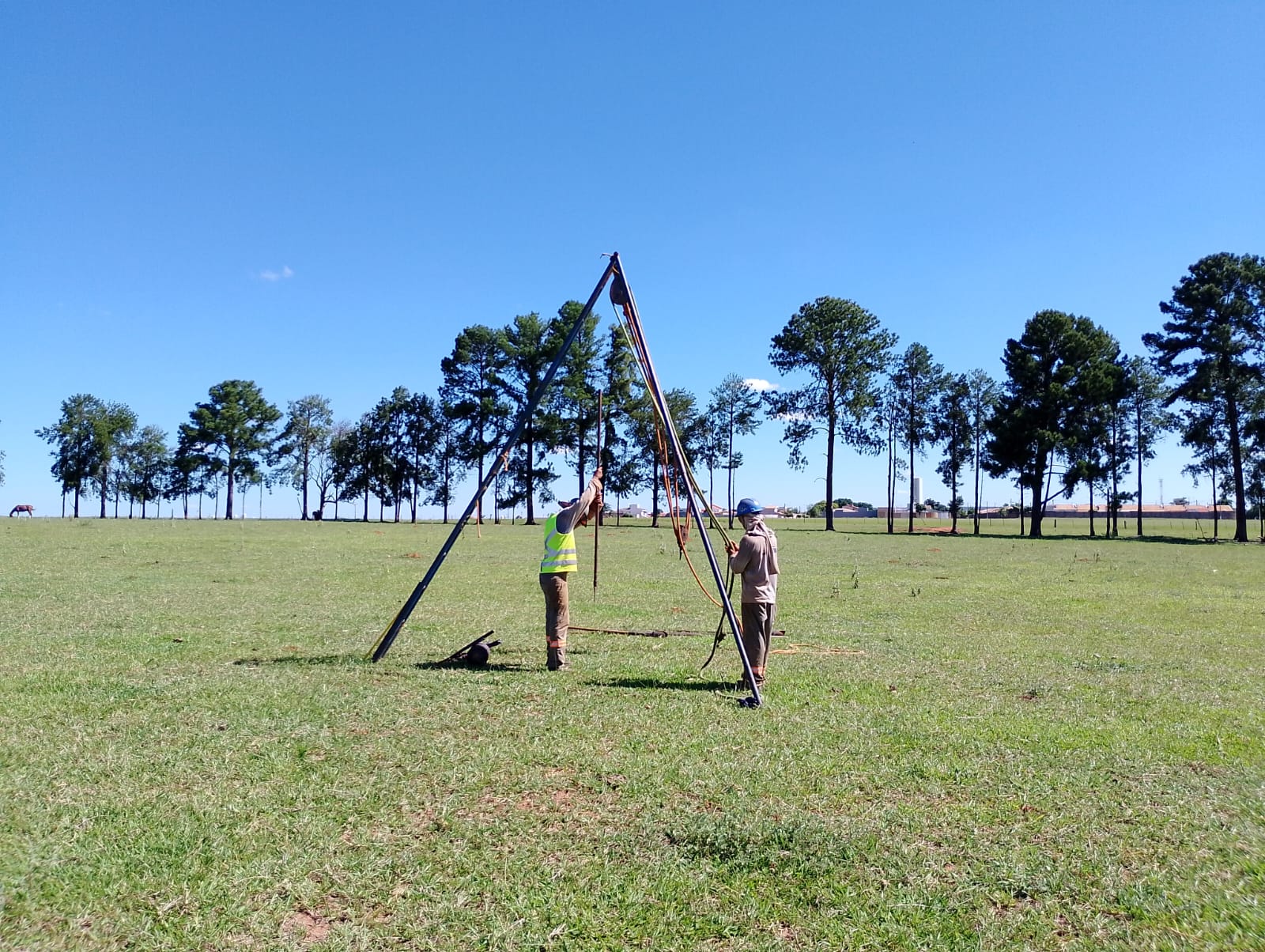

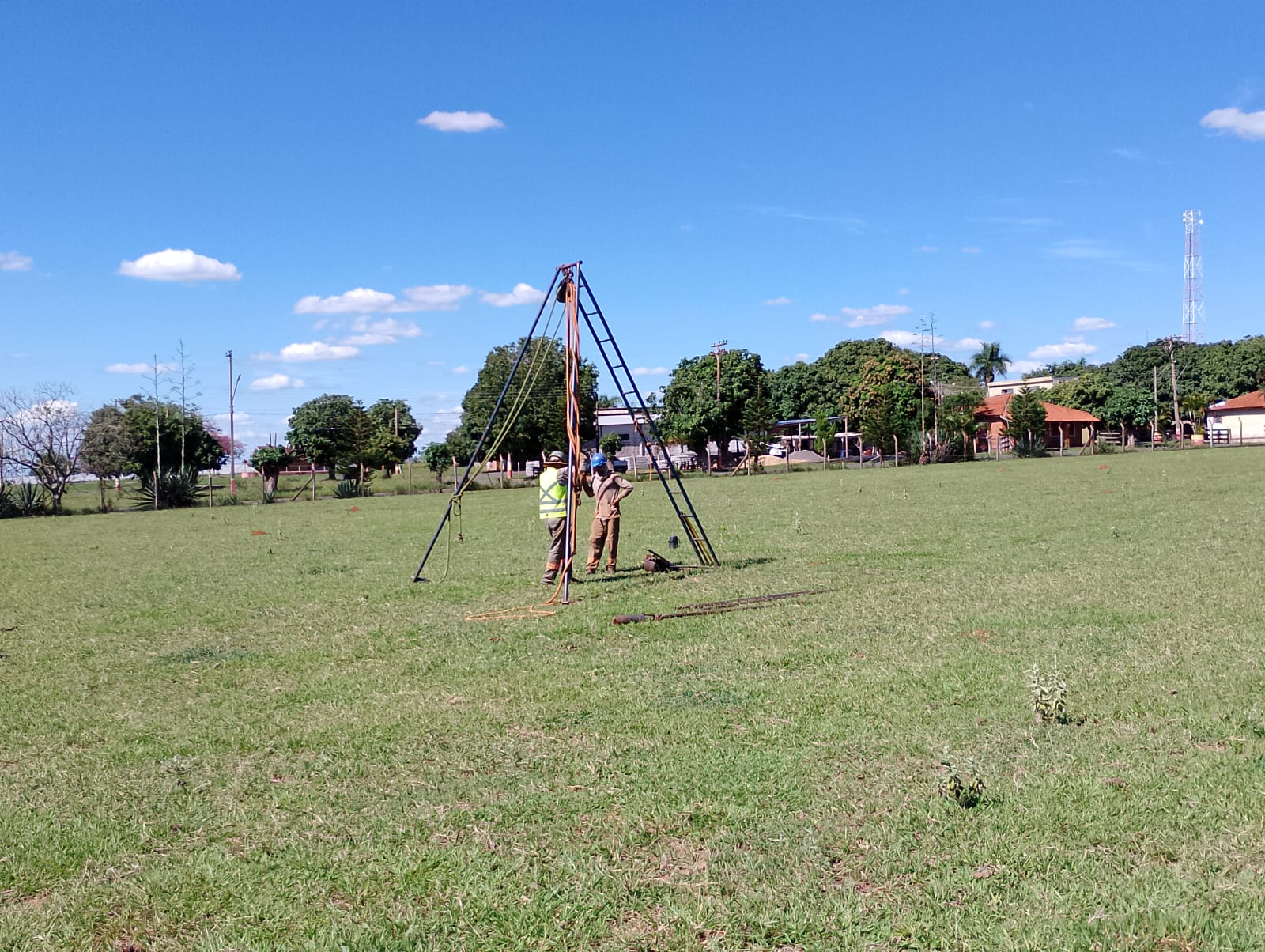

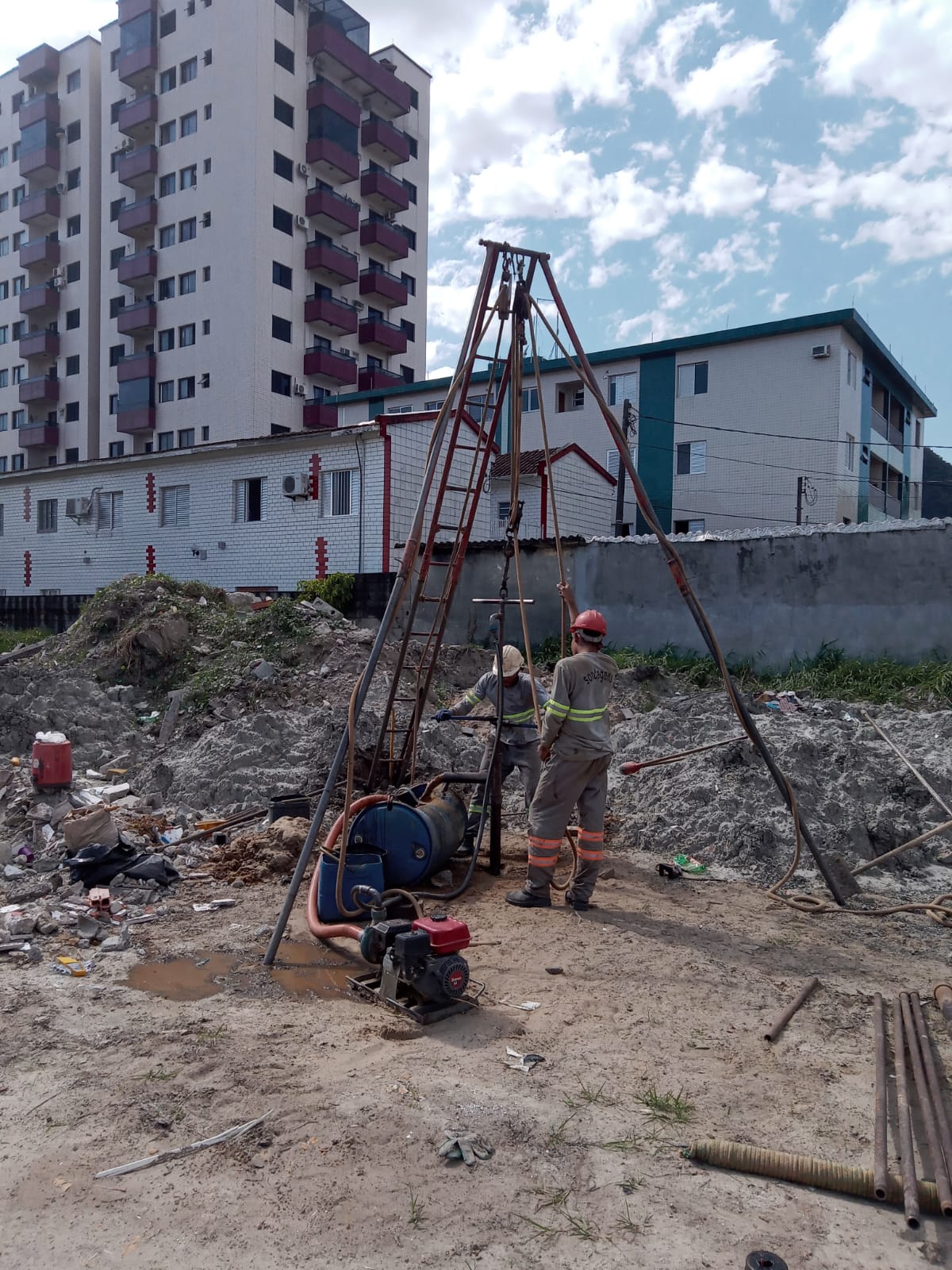

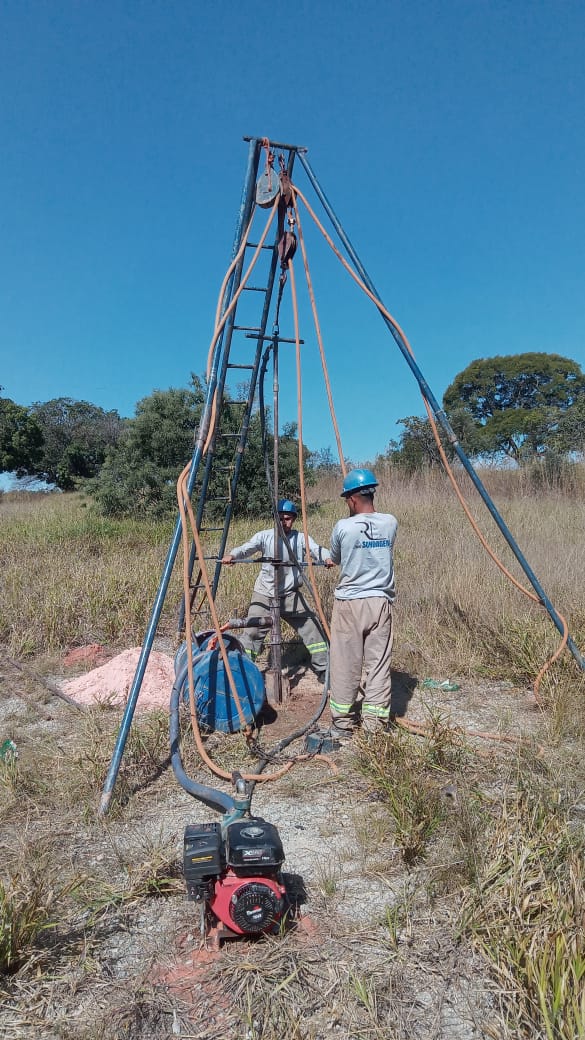

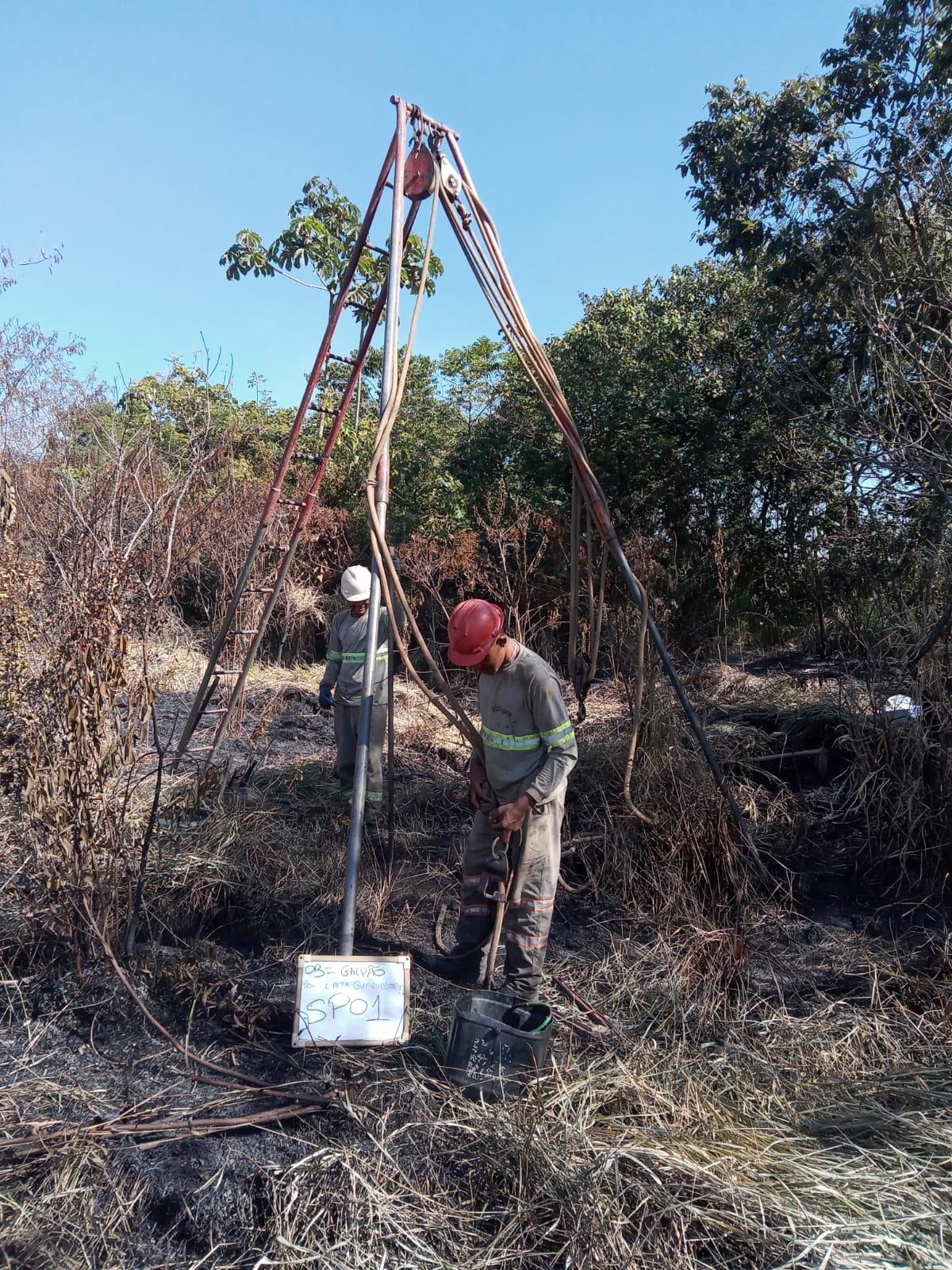

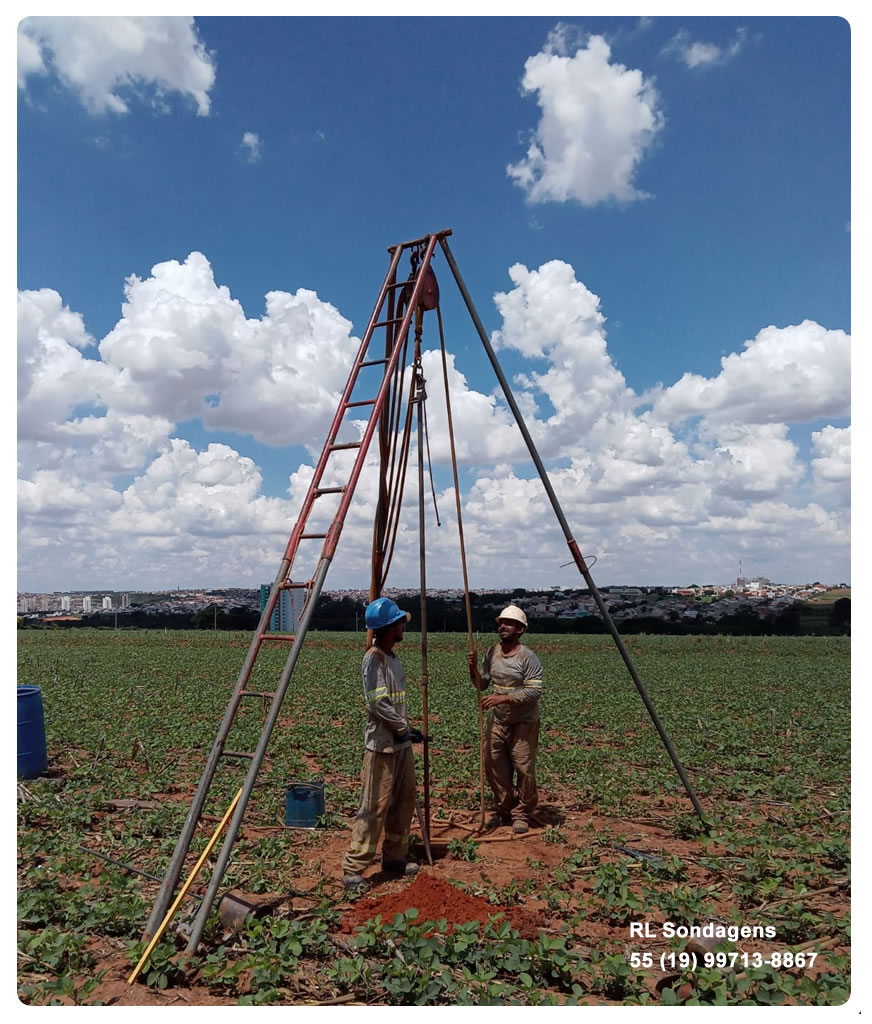

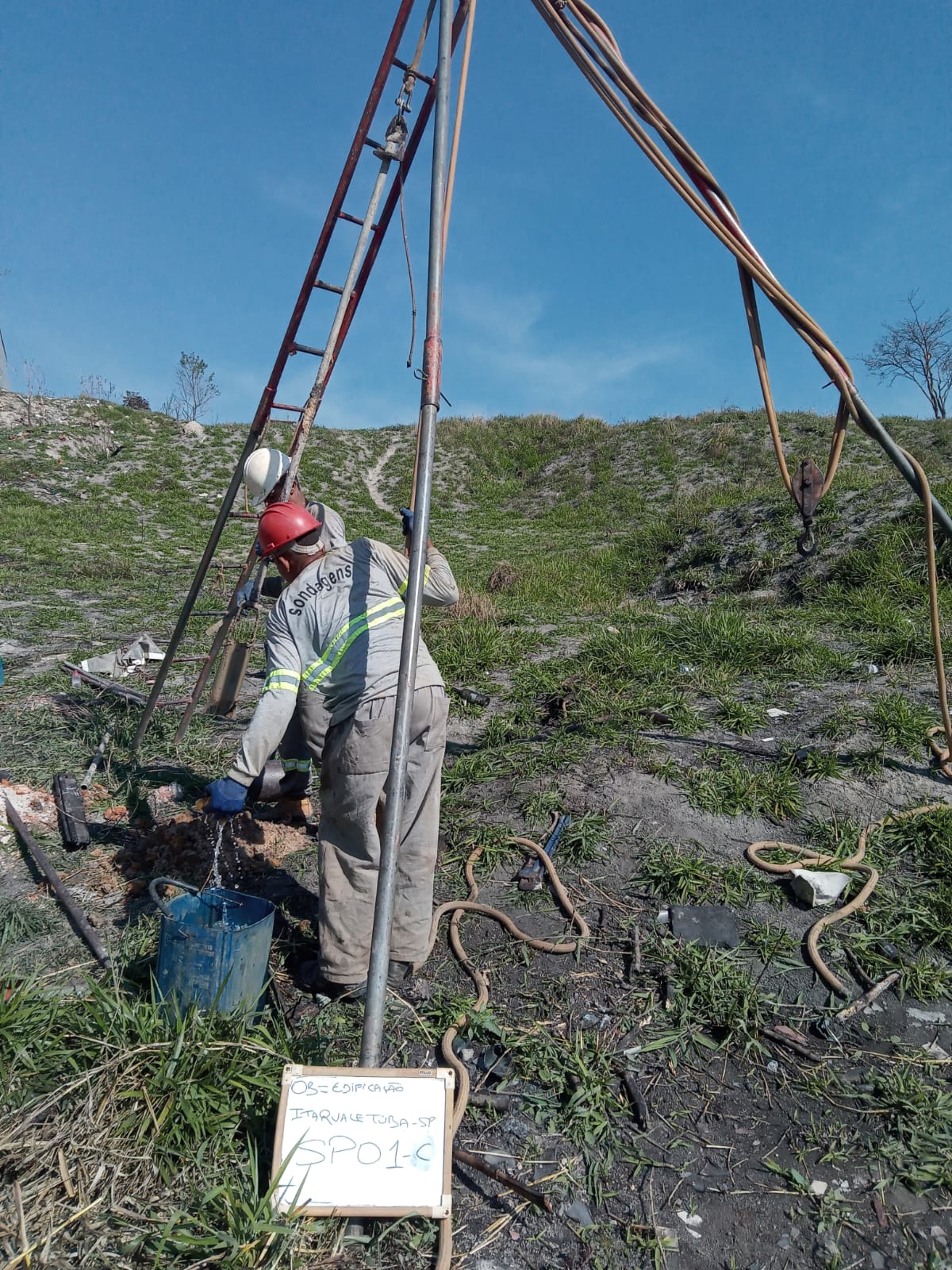

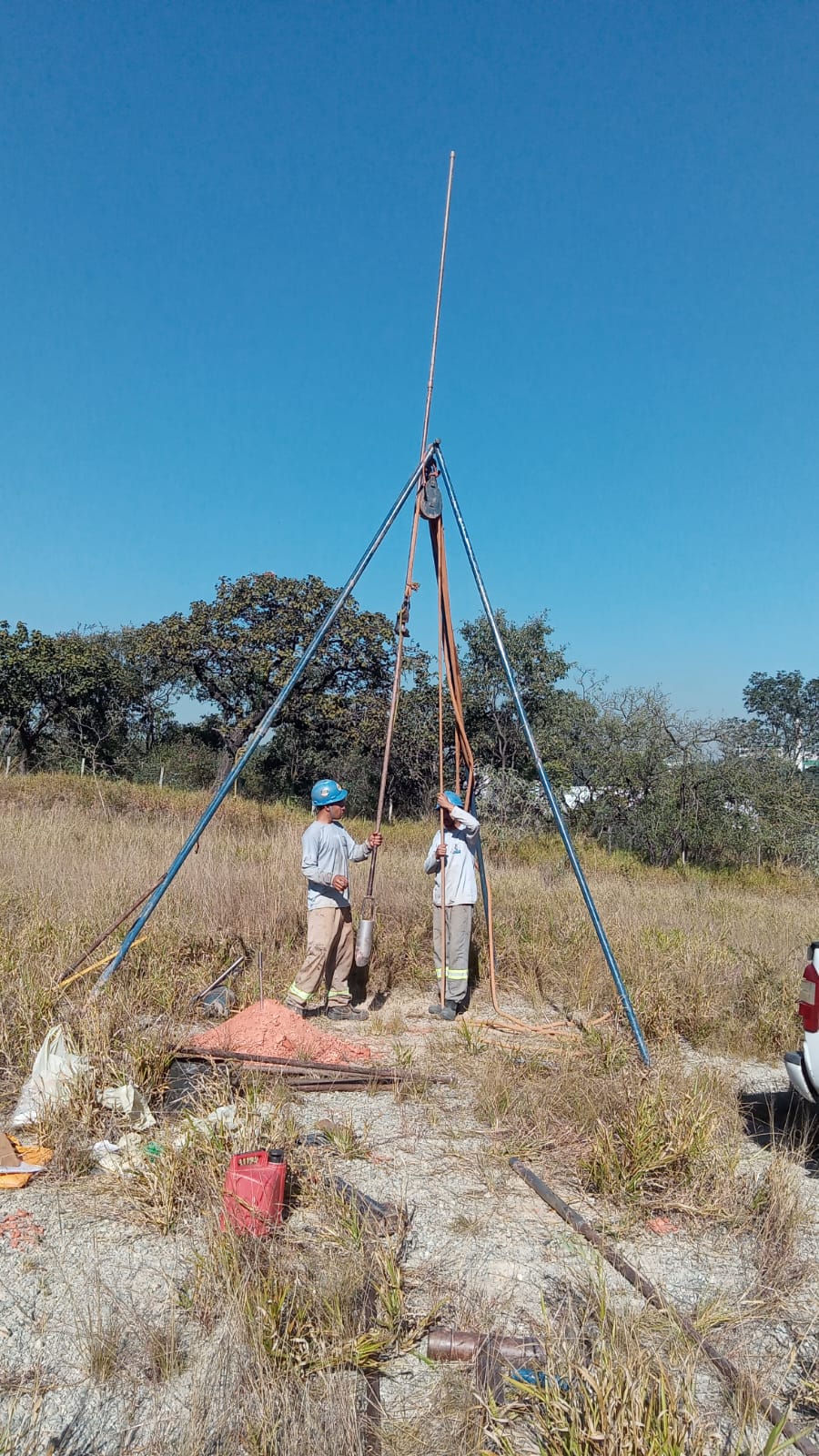

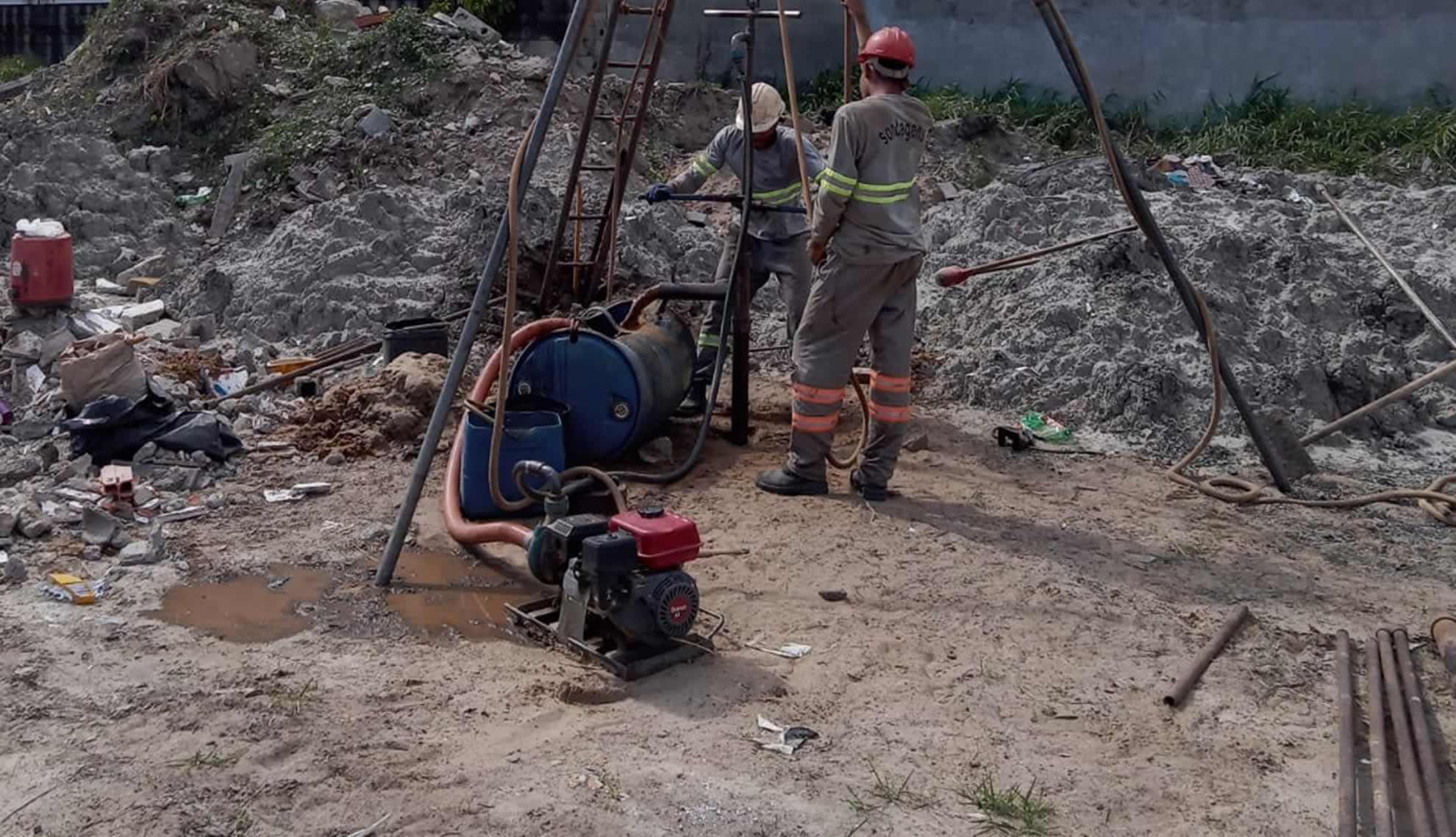

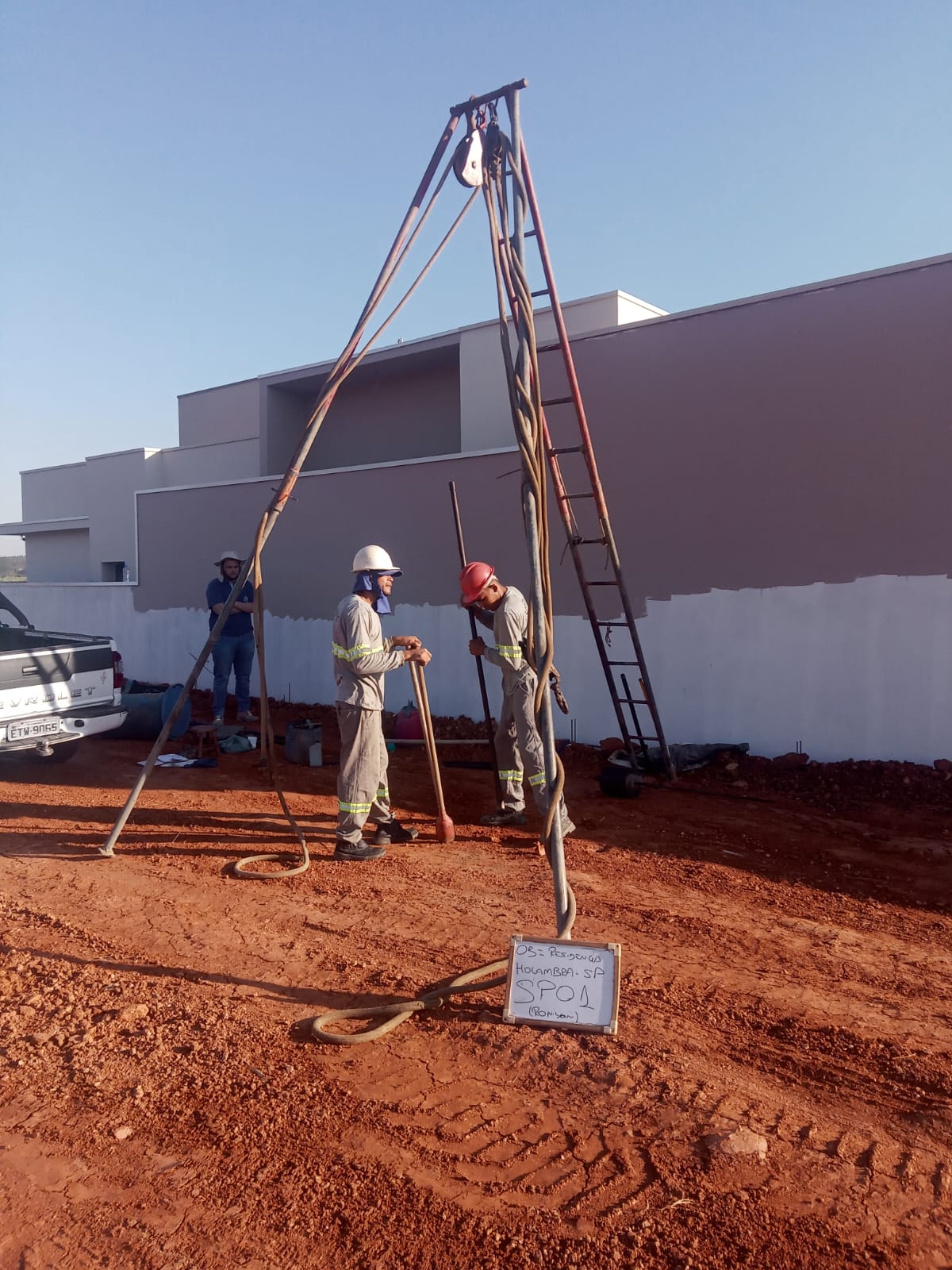

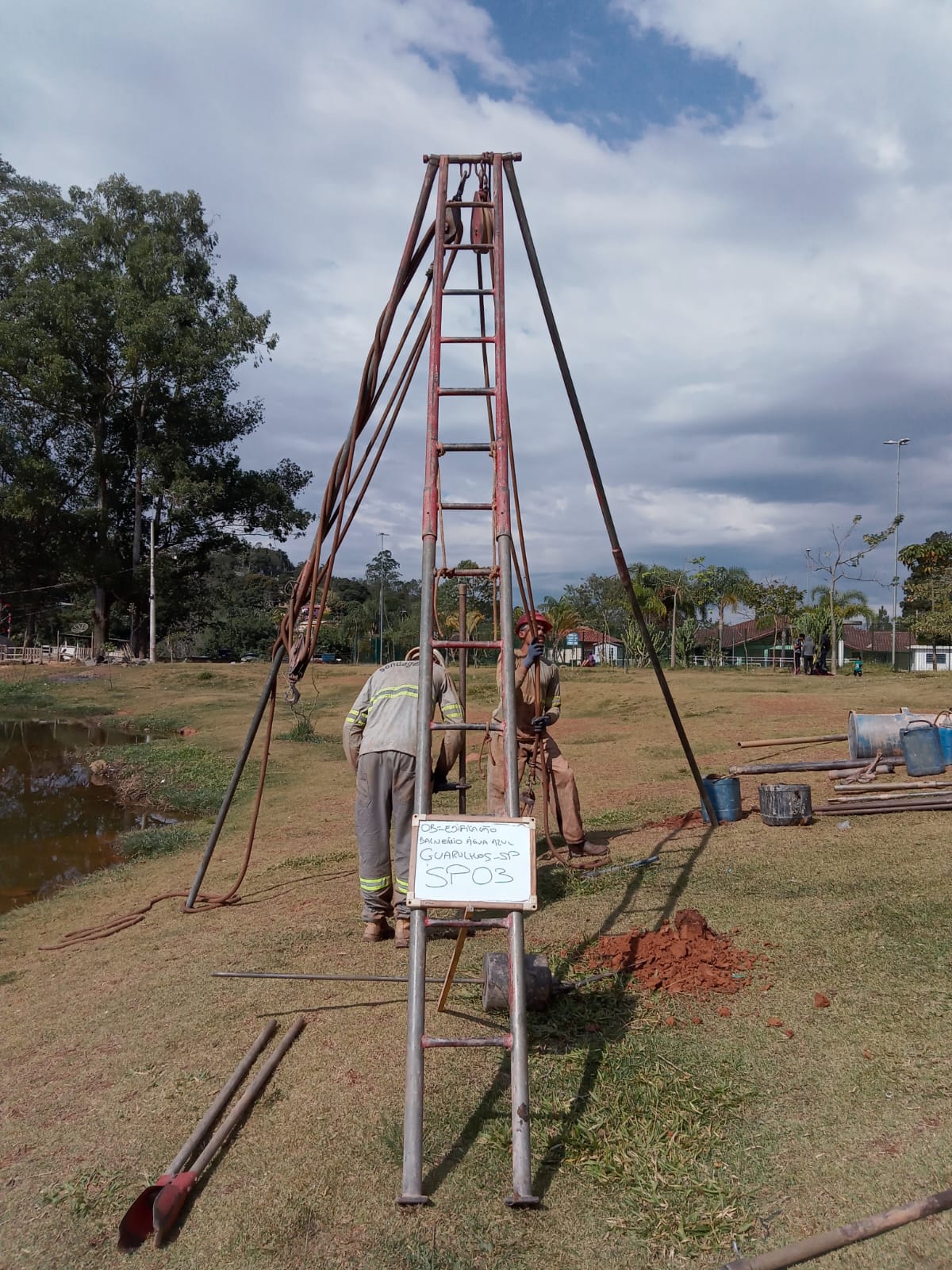

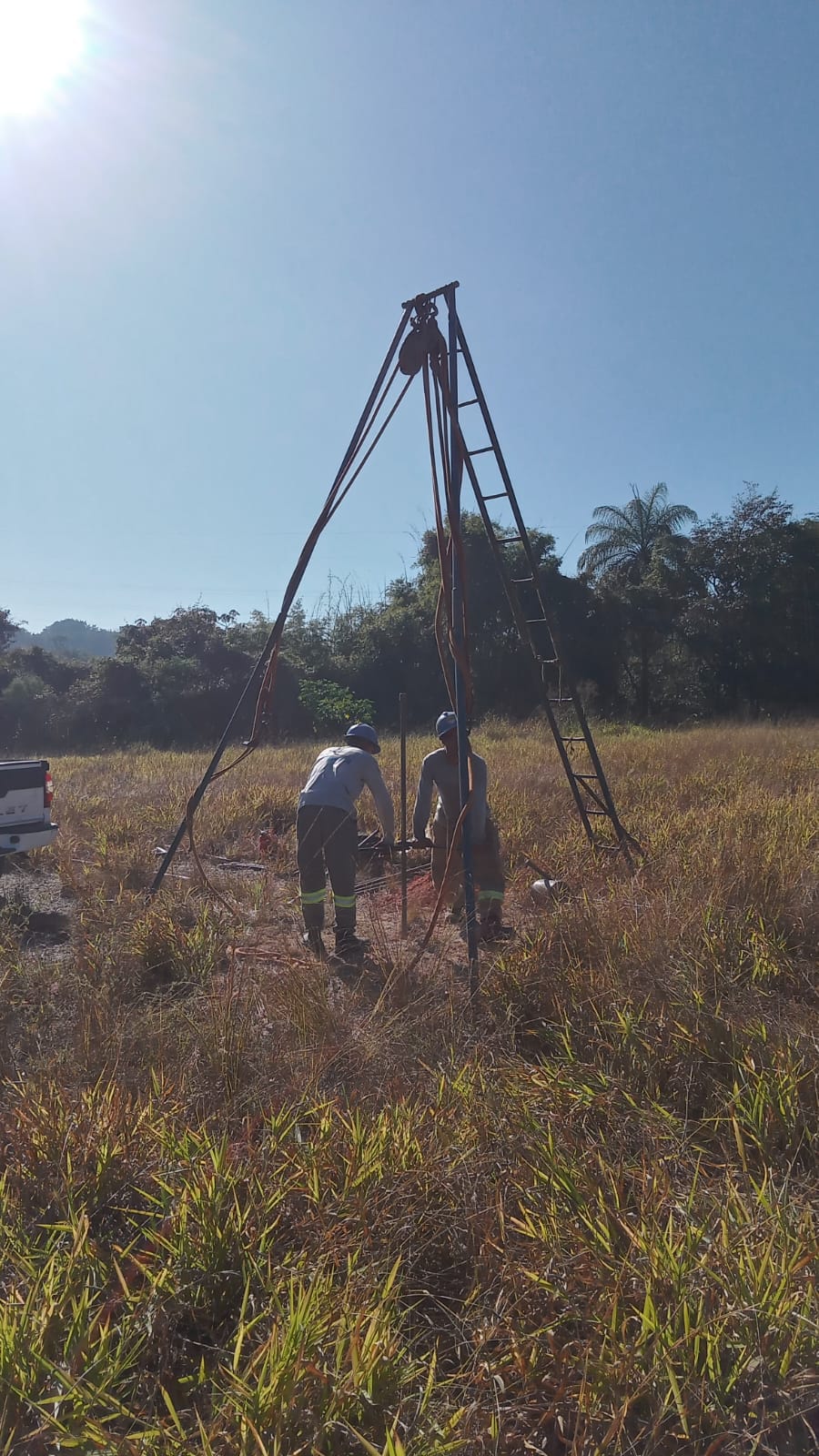

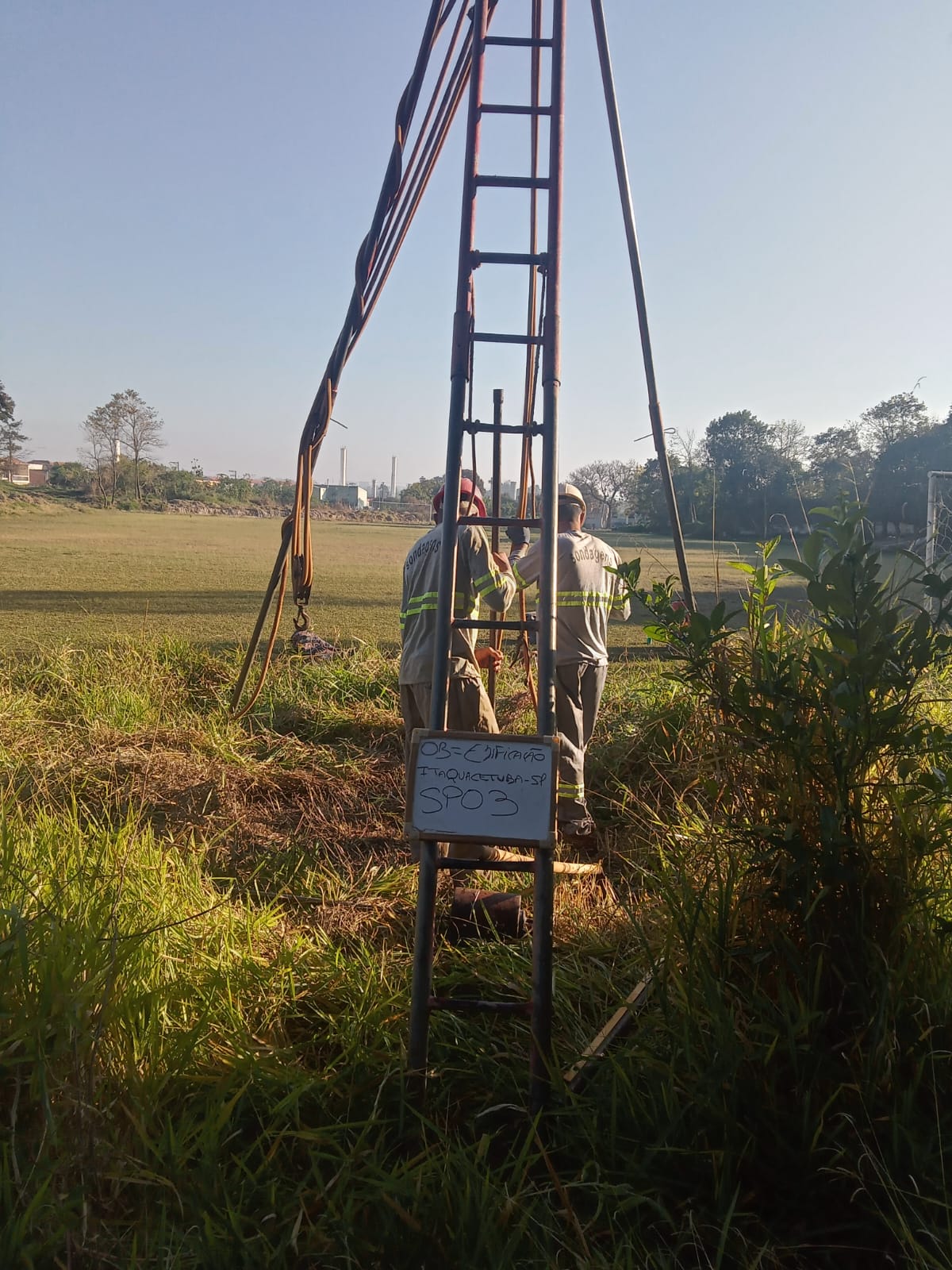

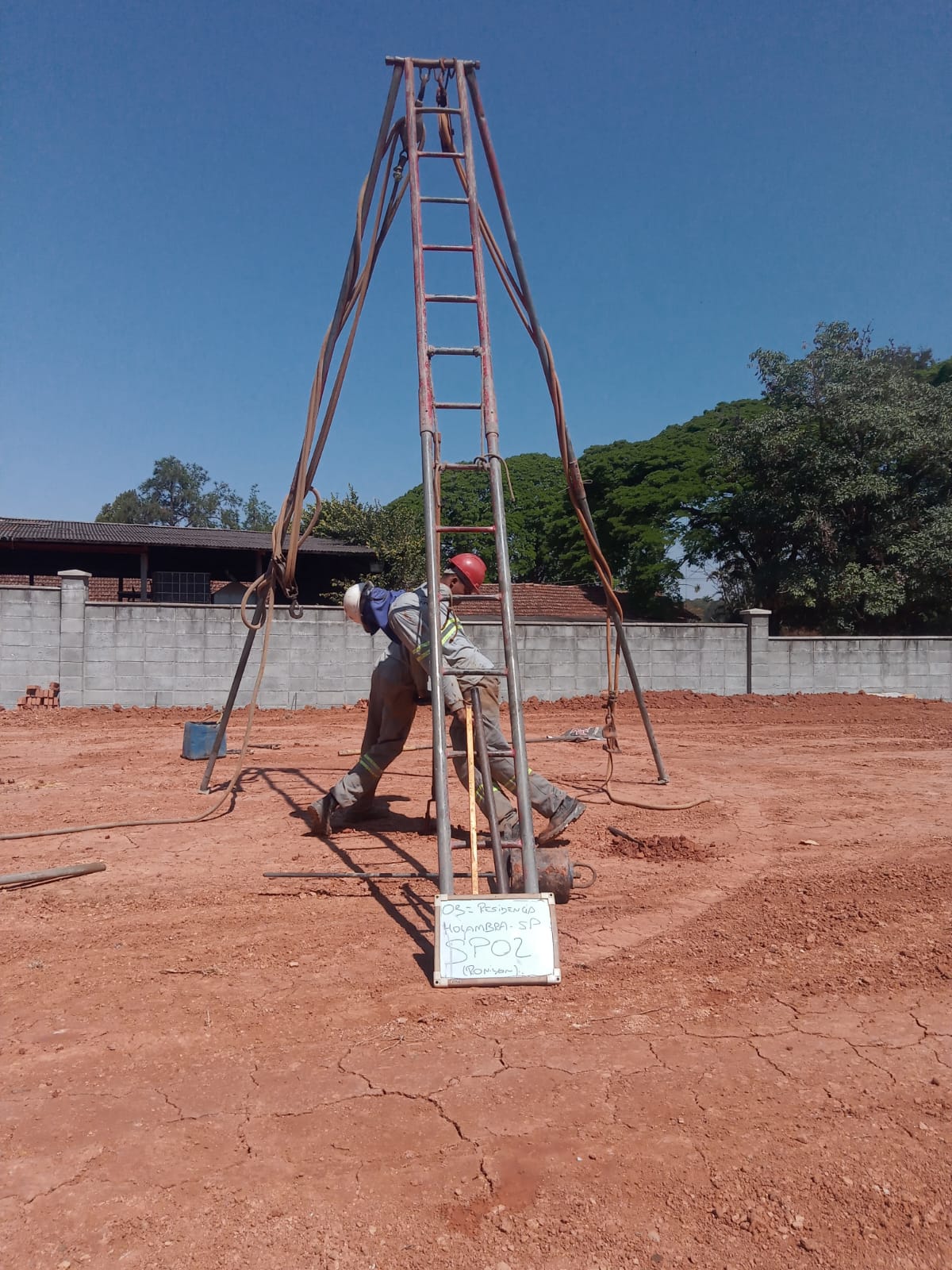

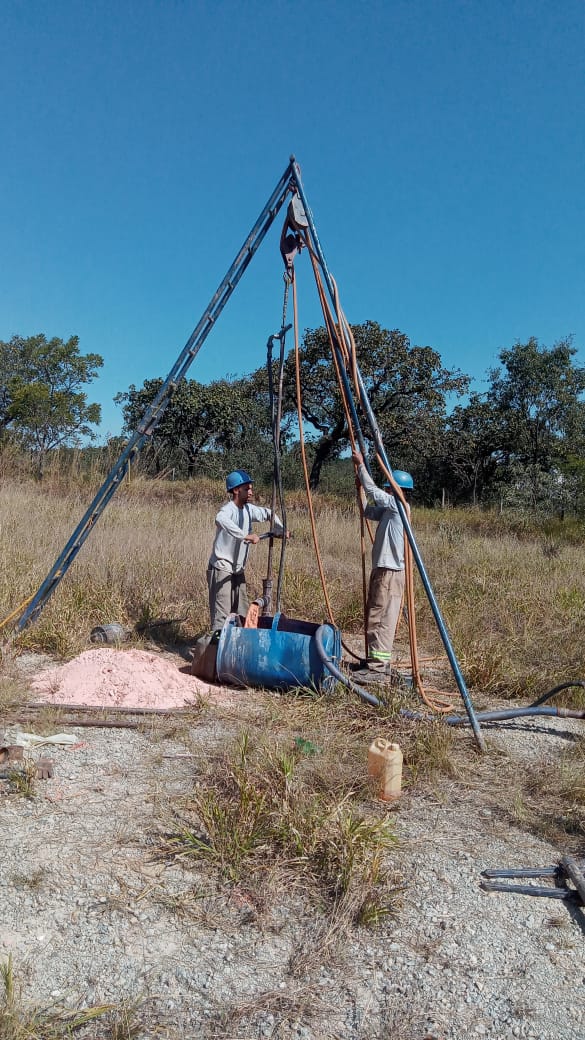

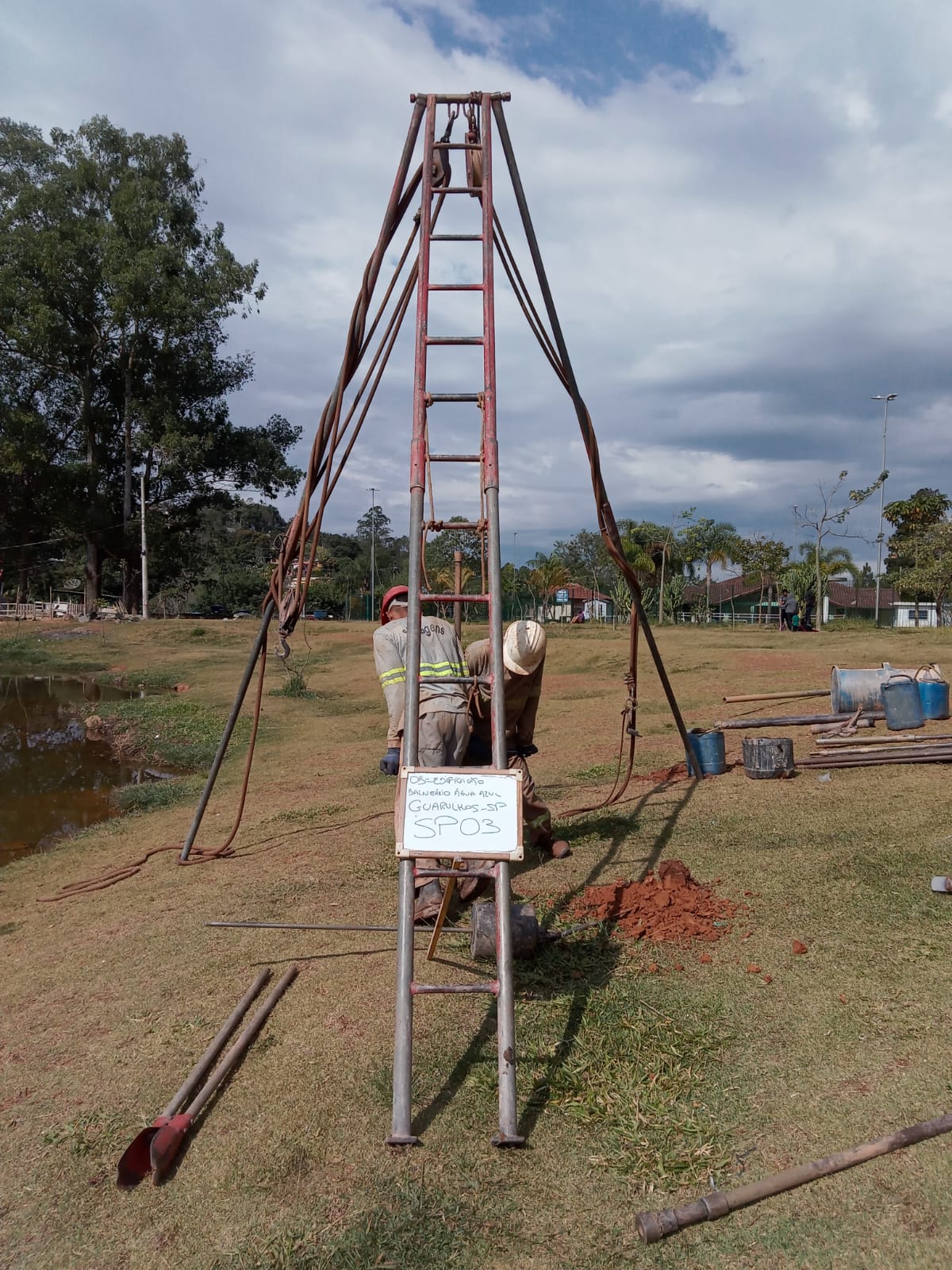

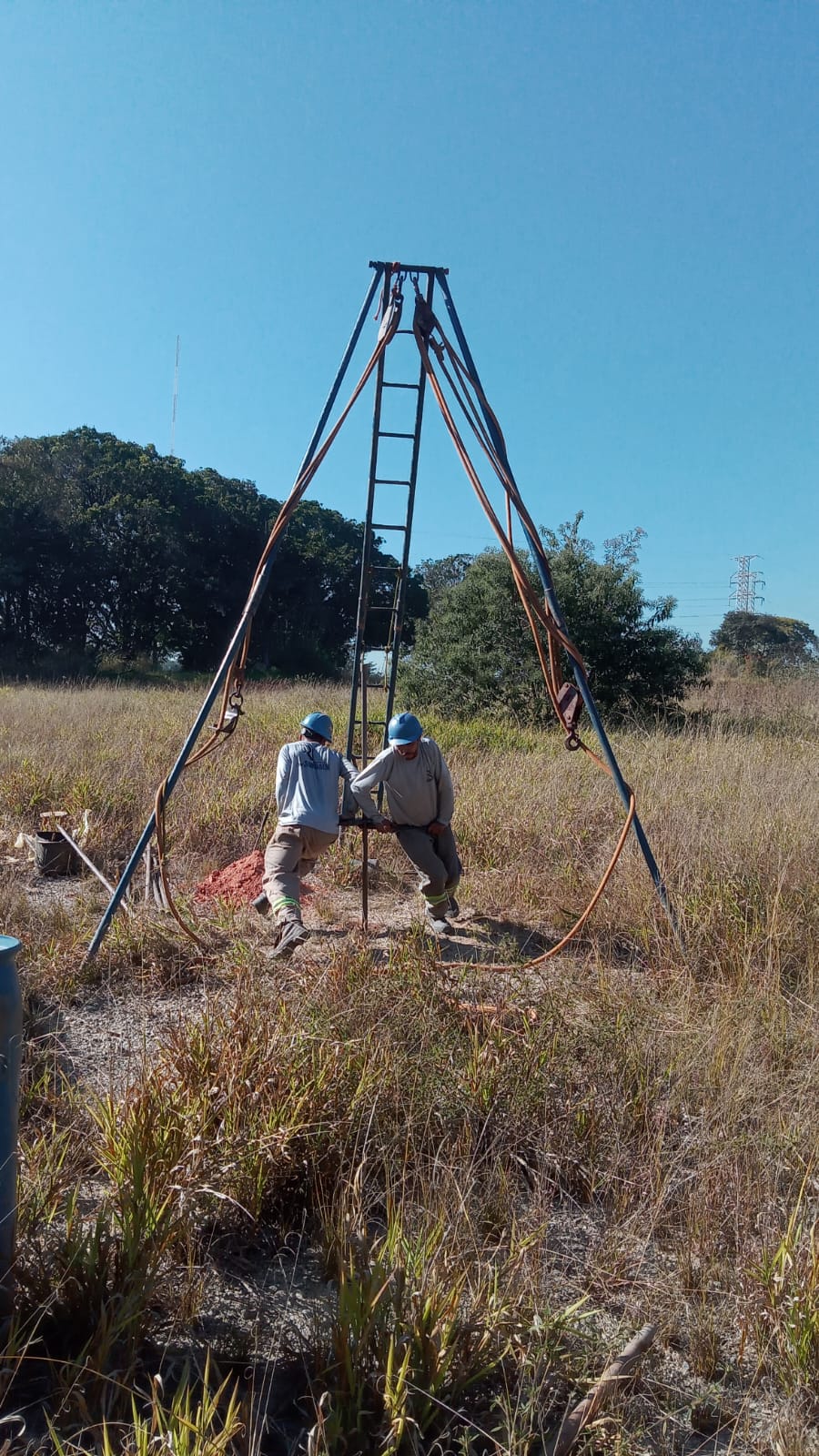

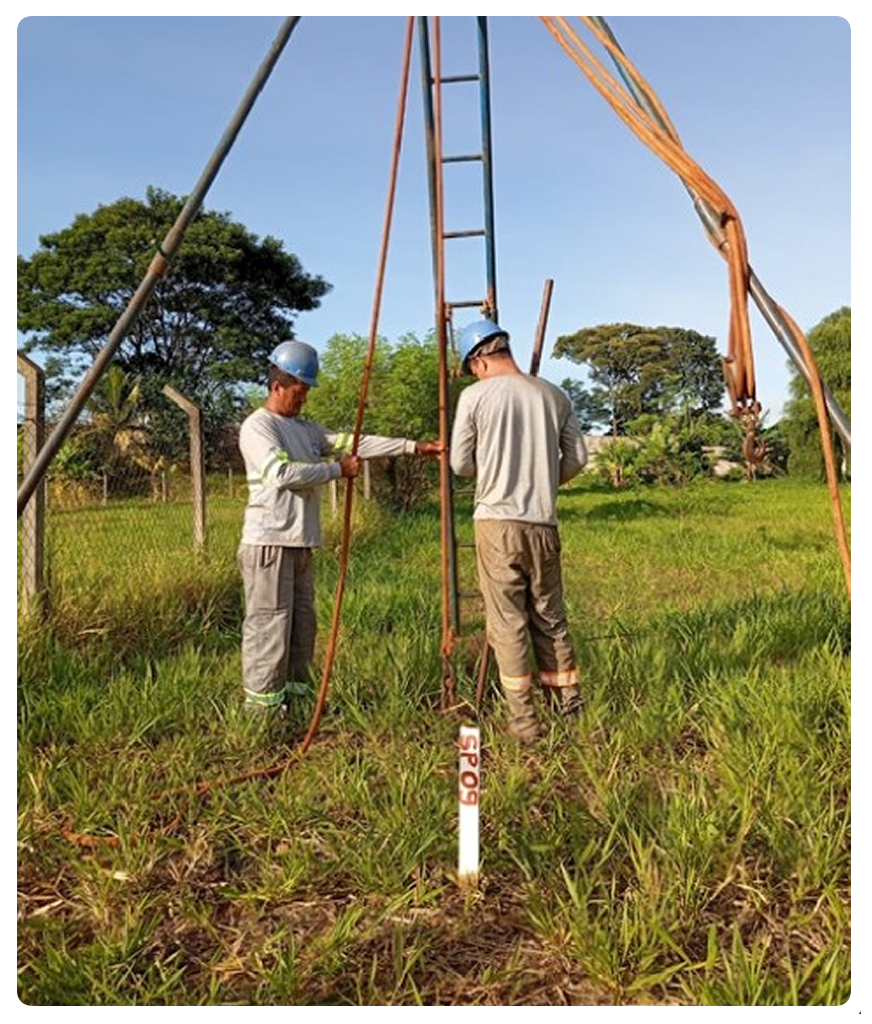

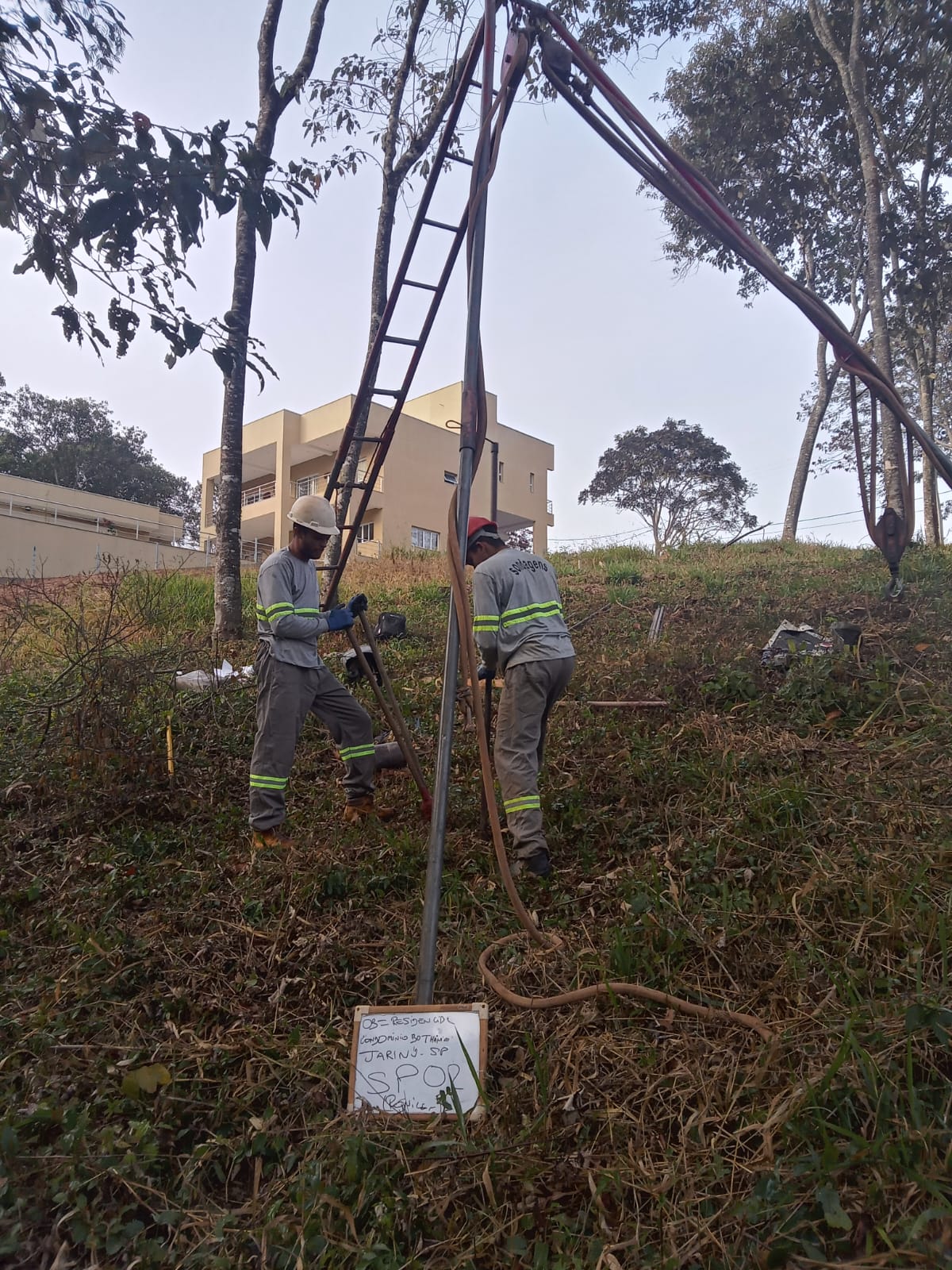

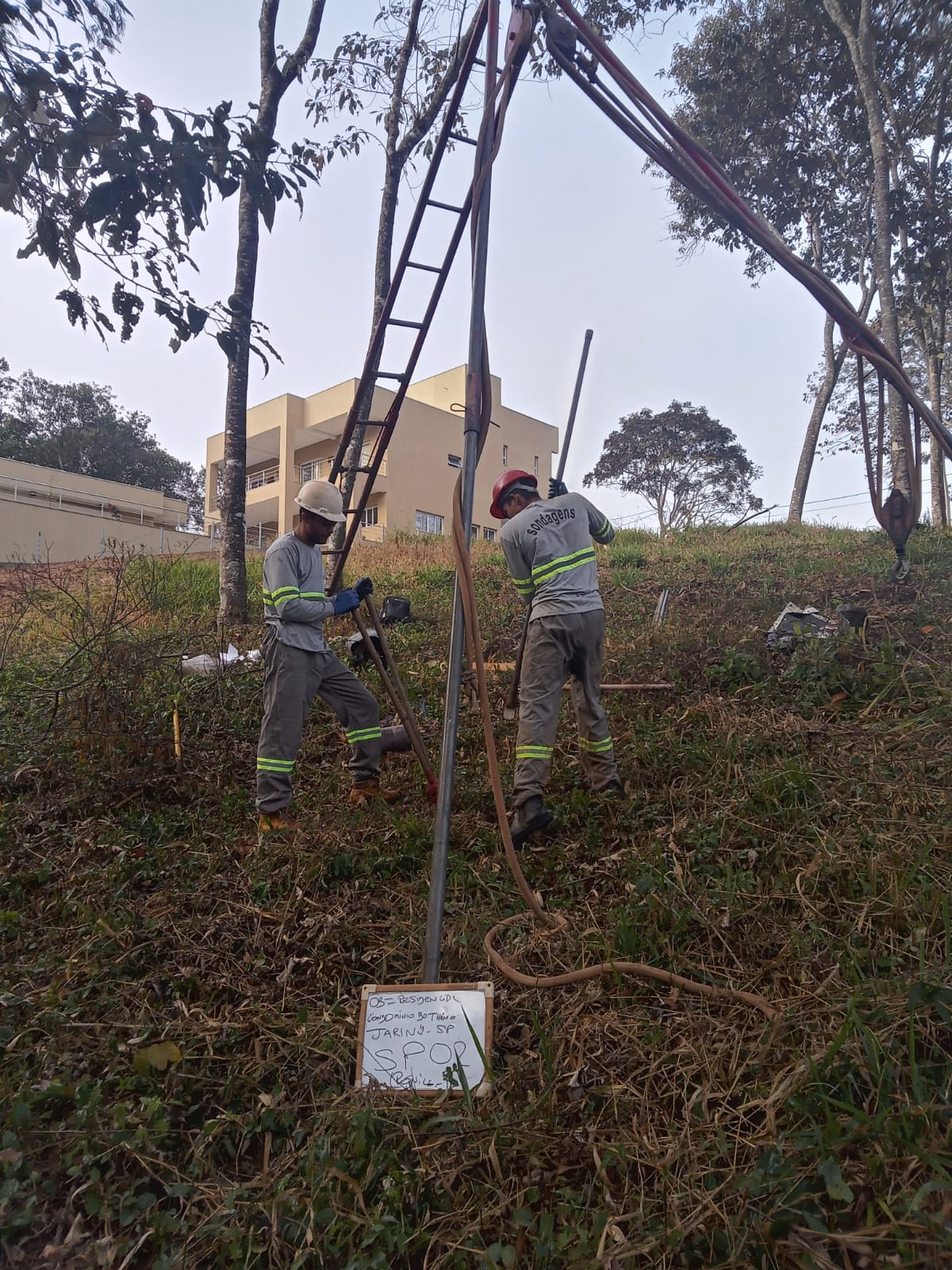

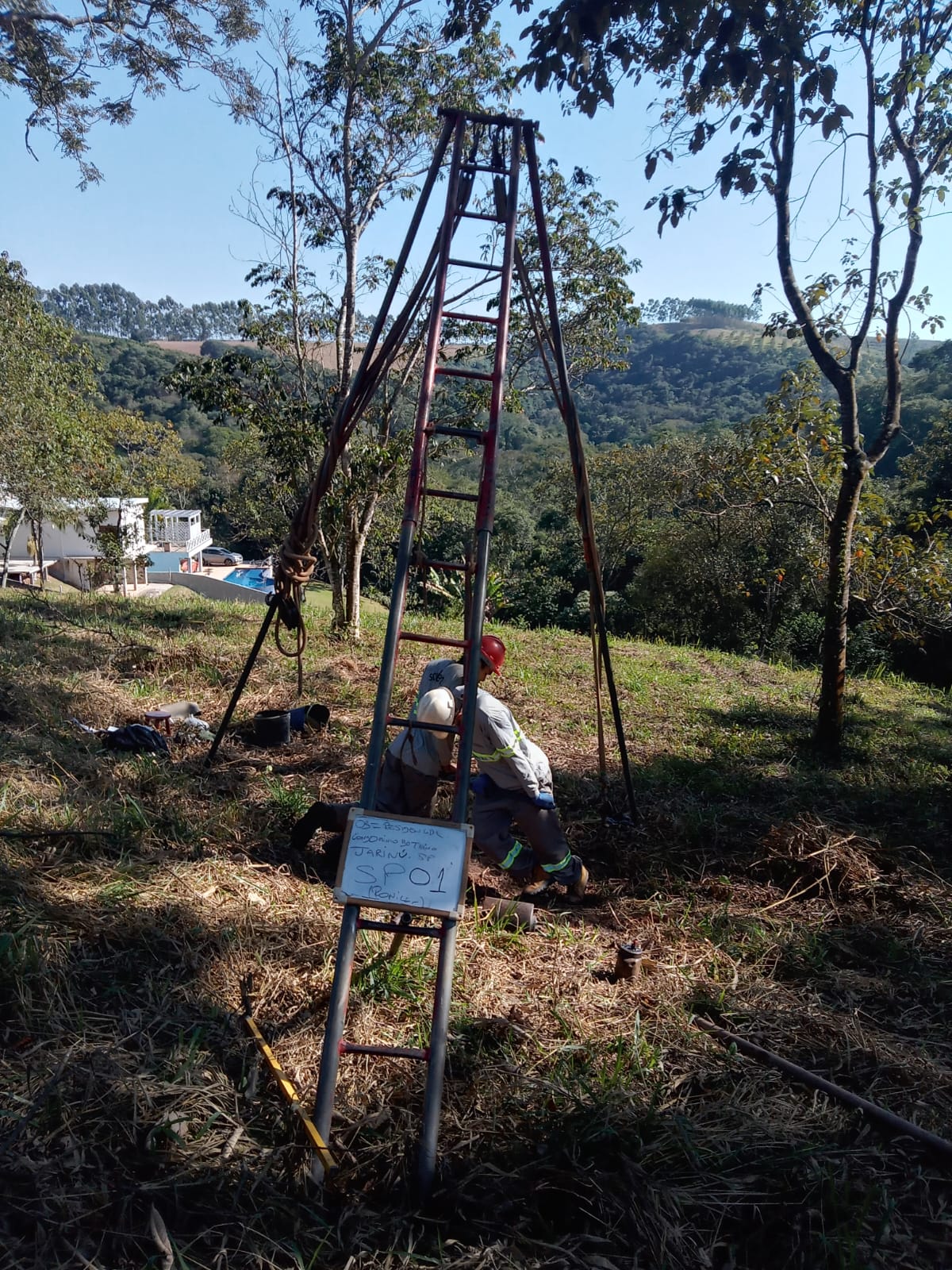

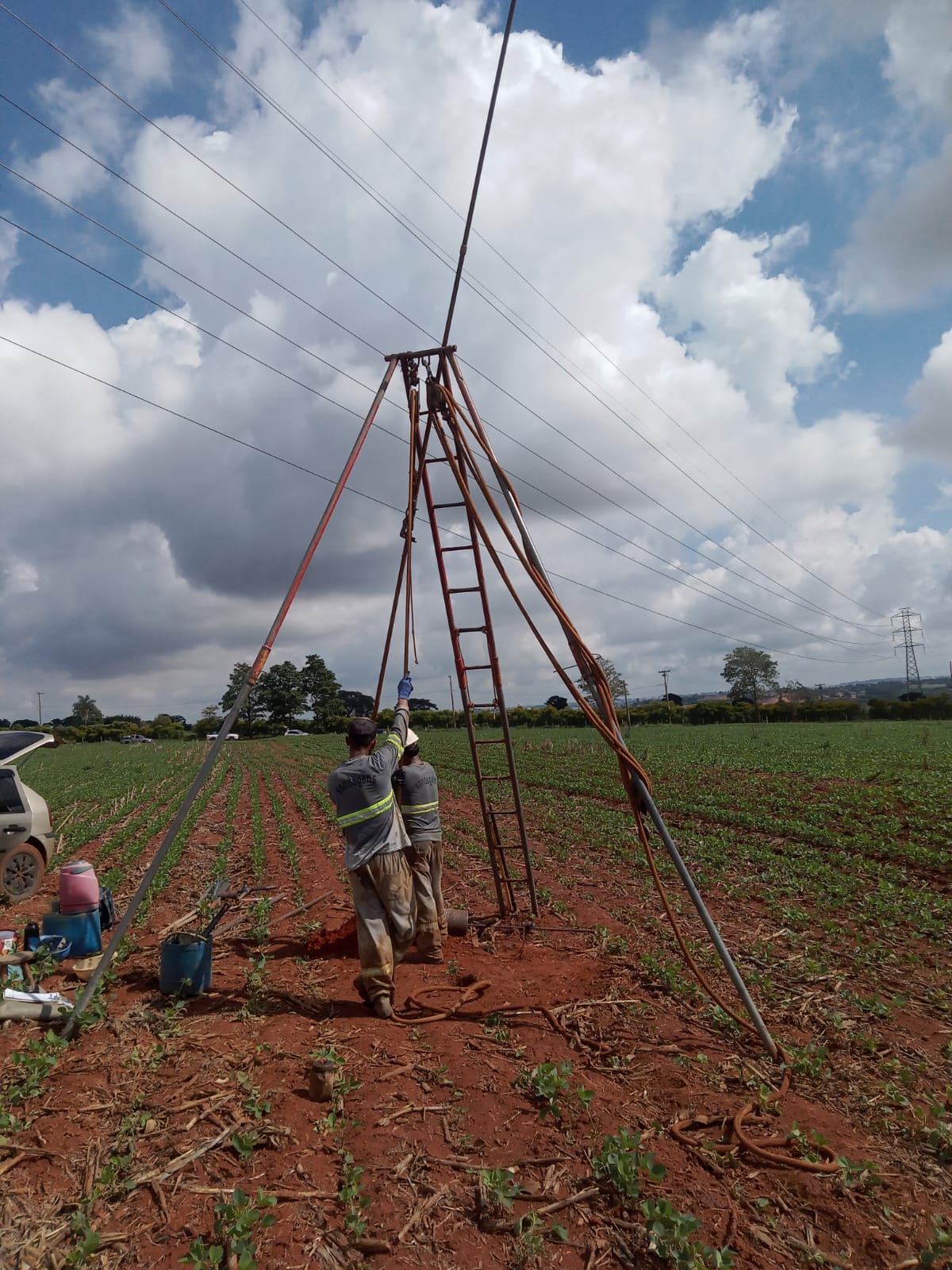

FOTO REALExecução em campoTripé montado, equipe operando o martelo e revestimento do furoFOTO REALAmostra recuperadaAmostrador bipartido aberto em campoFOTO REALMaterial de cada metroAmostra que vai para a descrição tátil-visual
Amostra a cada metroColetada pelo amostrador-padrão logo após o ensaio SPT.
Descrição tátil-visualTipo de solo, cor e origem classificados conforme a NBR 6502.
Camada por camada no boletimCada material identificado aparece no perfil do furo.
Atendimento no Interior e Grande São Paulo.
A mobilização é avaliada conforme a localização, a quantidade de pontos e as características de cada obra.
É a sondagem de simples reconhecimento do solo com ensaio SPT. Ela identifica as camadas do subsolo, mede a resistência à penetração (NSPT) a cada metro e registra o nível d'água quando identificado. Esses dados apoiam o projeto de fundação.
Quando devo realizar a sondagem?
Antes de definir e projetar a fundação, de preferência na fase inicial do projeto. Assim o projetista decide com base nas condições reais do terreno.
Quantos pontos minha obra precisa?
Cada projeto tem suas características. Quem define a quantidade e a posição dos furos é o responsável técnico pelo projeto de fundações, de acordo com a área construída e as normas vigentes. Se você ainda não tem essa definição, conte sobre a obra e ajudamos a planejar na proposta.
Qual a profundidade da sondagem?
Pode ser definida por cota, com uma profundidade máxima indicada pelo projetista, ou seguir o critério de paralisação da ABNT NBR 6484:2020: 10 m seguidos com N ≥ 25, 8 m com N ≥ 30 ou 6 m com N ≥ 35. Entenda as duas opções.
O que é furo por cota?
É quando o engenheiro projetista define uma profundidade máxima, por exemplo 15 m. Perfuramos até essa cota, ou encerramos antes se o critério da norma for atingido ou houver rocha.
O que acontece se for encontrada rocha ou matacão?
Quando o equipamento de percussão não avança, o furo é encerrado conforme os critérios da norma e a ocorrência fica registrada no boletim como impenetrável. Se o projeto exigir investigar além desse ponto, orientamos sobre os próximos passos.
Quanto tempo leva?
Depende da quantidade de pontos, da profundidade e do acesso ao terreno. O prazo de execução e de entrega do relatório é informado na proposta.
Quanto custa?
O valor depende da localização, da quantidade de pontos e da profundidade prevista. Envie seus dados no formulário e receba uma proposta sem compromisso.
O que recebo após a execução?
Relatório técnico com metodologia, boletim de cada furo, resultados SPT, classificação das camadas, profundidades, nível d'água quando identificado, locação dos pontos e ART. .
Existe responsável técnica?
Sim. Os serviços têm engenheira civil com registro no CREA-SP e ART vinculada. .
Qual a área atendida?
Interior e Grande São Paulo. A mobilização é avaliada conforme a localização e o escopo de cada obra.
